TK017M电池智能提手

TK017M电池智能提手

超长电池寿命 3 年,磁性安装 LTE 4G GPS追踪器,便携,适用于资产 GPS追踪。

产品概述

产品名称	GPS智能电池提手
产品型号	TK017M
产品简介	本产品是专业设计用于电池监控的智能提手，用于保护电池资产安全，确认使用状况。支持实时卫星定位和轨迹回放。支持与电池保护板BMS通讯，实时监控保护板数据，并可以对保护板进行配置升级。

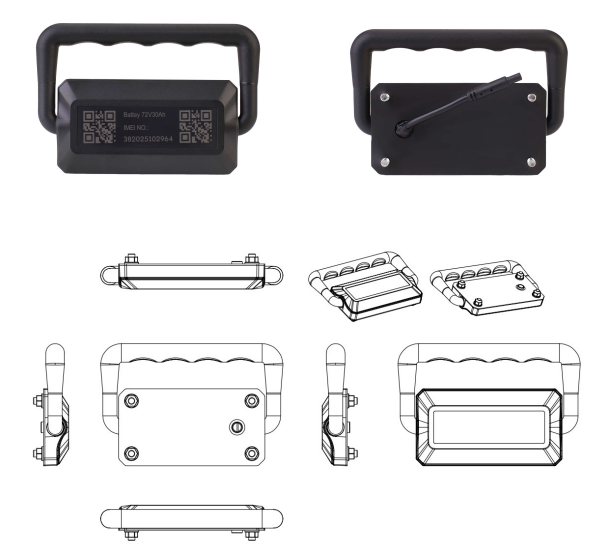

产品实物示意图

产品接口说明

接线定义（4pin公头）：

序号	接线颜色	定义	连线端子规格
1	红色	电源正，12-95V	4pin公头
2	黑色	GND	4pin公头
3	白色	RX	4pin公头
4	黄色	TX	4pin公头

产品通讯规格

4G / 2G 通讯规格

网络类型	参数项	类型	规格
4G (Cat.1)	频段	FDD	B1/B3/B5/B7/B8/B20
	频段	TDD	-
	最大输出功率	FDD	Class3 23dBm +/-2dB
	最大输出功率	TDD	-
	调制方式	DL	64QAM/16QAM/QPSK
	调制方式	UL	16QAM/QPSK
	通讯速率	DL	10Mbps
	通讯速率	UL	5Mbps
2G	频段	GSM850/900/DCS1800/PCS1900
	最大输出功率	GSM850/900: 33dBm+/-2dB DCS1800/PCS1900: 30dBm+/-2dB
	调制方式	GMSK
	通讯速率	DL	80Kbps
	通讯速率	UL	80Kbps

GNSS 规格

参数	规格
卫星系统	GPS + BeiDou
速度精度	0.1 m/s
定位精度	< 2.0m CEP50
跟踪灵敏度	-162 dBm
捕获灵敏度	-148 dBm
定位时间	平均热启动：≤ 1秒（开阔环境）平均冷启动：≤ 32秒（开阔环境）
AGPS	支持

产品整机参数

项目	规格参数	备注
规格尺寸	106mm × 56mm × 18mm
工作电压	DC 12V ~ 95V
工作电流	工作模式：65mA @48V 低功耗模式：5mA @48V
待机电流	1mA @48V
定位方式	北斗定位 / GPS定位 / 基站定位
定位误差	GPS定位误差 < 10m（实际定位误差与车辆所处区域环境和天气等因素有关）基站定位误差取决于当前基站覆盖信息
通讯网络	GSM / GPRS
通讯方式	TCP
工作温度范围	-25℃ ~ +75℃
存储温度范围	-40℃ ~ +85℃

产品功能操作说明

产品功能表

功能	说明
实时定位	在检测连续震动的情况下，开启连续定位模式，每15秒上传一次位置数据。支持拐点补传和盲区补传。
串口通讯	设备通过串口读取控制器或者保护板数据，实时传输数据到服务器
远程控制	支持通过I/O信号控制保护板放电MOS开关，也支持通过串口控制保护板充放电MOS开关。支持网络控制。
基站/GPS定位	默认设备上电后采用GPS定位，如果定位不成功，会上报一组基站定位数据
设置主机参数	可以设置IP（或域名）、端口号、APN、本机号、工作模式等；可以查询前面的配置参数。支持网络、串口配置。
低功耗管理	5分钟未检测到振动进入低功耗模式，低功耗唤醒（振动5秒）
终端自身告警	检测到低电、通讯故障会上报到服务器
设备升级	支持串口升级，远程升级

红色网络状态指示灯

灯状态	含义
长亮	GPRS通讯正常，连接到服务器
1秒亮，4秒灭	GPRS通讯正常，未连接到服务器
1秒亮，1秒灭	未注册上网络
长灭	GSM休眠

绿色 GPS状态指示灯

灯状态	含义
长亮	GPS定位成功
1秒亮，1秒灭	GPS搜索卫星中
1秒亮，4秒灭	GPS定位失败 / 搜星失败
长灭	GPS休眠

硬件上传频率

产品	数据类型	静态（静态运行）	动态（动态骑行）
TK017M	定位	5分钟/次	30秒/次
TK017M	数据	2分钟/次	2分钟/次

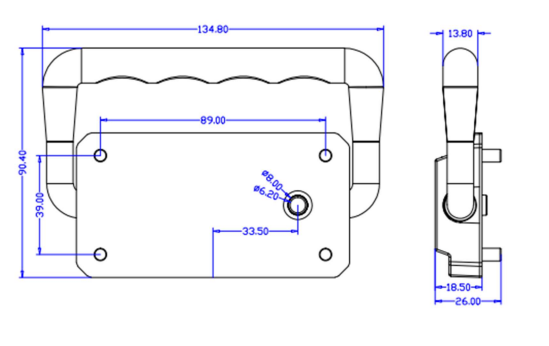

产品规格尺寸
